步進電機知識詳解，再也不怕看不懂步進電機了
作者：小編
時間：2022-11-17 19:14:48
點擊：次
步進電機是一種直接將電脈沖轉化為機械運動的機電裝置， 通過控制施加在電機線圈上的電脈沖順序、 頻率和數量， 可以實現對步進電機的轉向、 速度和旋轉角度的控制。在不借助帶位置感應的閉環反饋控制系統的情況下、 使用步進電機與其配套的驅動器共同組成的控制簡便、 低成本的開環控制系統， 就可以實現精確的位置和速度控制。基本結構：

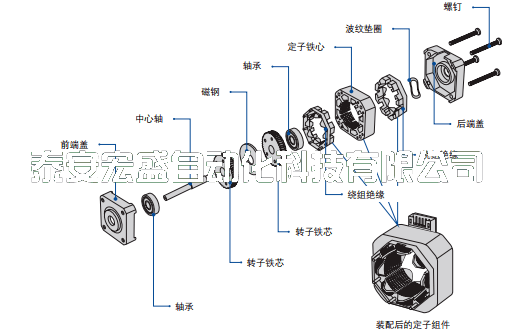

步進電機驅動器根據外來的控制脈沖和方向信號， 通過其內部的邏輯電路， 控制步進電機的繞組以一定的時序正向或反向通電， 使得電機正向/反向旋轉， 或者鎖定。以1.8度兩相步進電機為例：當兩相繞組都通電勵磁時， 電機輸出軸將靜止并鎖定位置。在額定電流下使電機保持鎖定的最大力矩為保持力矩。如果其中一相繞組的電流發生了變向， 則電機將順著一個既定方向旋轉一步（ 1.8度）。同理， 如果是另外一項繞組的電流發生了變向， 則電機將順著與前者相反的方向旋轉一步（ 1.8度）。當通過線圈繞組的電流按順序依次變向勵磁時， 則電機會順著既定的方向?qū)崿F(xiàn)連續旋轉步進， 運行精度非常高。對于1.8度兩相步進電機旋轉一周需200步。兩相步進電機有兩種繞組形式：雙極性和單極性。雙極性電機每相上只有一個繞組線圈， 電機連續旋轉時電流要在同一線圈內依次變向勵磁， 驅動電路設計上需要八個電子開關進行順序切換。單極性電機每相上有兩個極性相反的繞組線圈， 電機連續旋轉時只要交替對同一相上的兩個繞組線圈進行通電勵磁。驅動電路設計上只需要四個電子開關。在雙極性驅動模式下， 因為每相的繞組線圈為100%勵磁， 所以雙極性驅動模式下電機的輸出力矩比單極性驅動模式下提高了約40%。
TJ = J * dw/dtJ = M * (R12+R22) / 2 (Kg * cm)
速度-力矩曲線是步進電機輸出特性的重要表現形式。例如： 距角1.8°的步進電機， 在 1/2 細分驅動方式下(即每步 0.9°) ， 工作頻率 500Hz 時的轉速為1.25r/s.

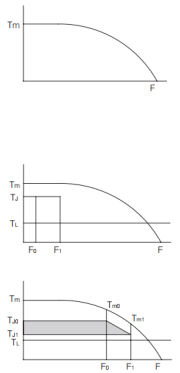

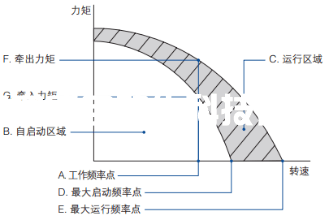

步進電機可以直接啟動和停止的區域。在該區域內， 電機無法直接啟動或停止。 電機在該區域內運行必須先經過自啟動區域， 然后經過加速達到該工作區域運行。 同理， 電機在該區域內也無法直接制動， 否則容易造成電機失步， 必須先經減速到達自啟動區域內再制動。電機空載狀態下， 保證電機不丟步運行的最大脈沖頻率。空載情況下， 已勵磁電機運行而不丟步的最高脈沖頻率。滿足步進馬達在一定脈沖頻率下啟動并開始運行， 不失步的最大負載力矩。滿足步進馬達在一定脈沖頻率下穩定運行， 不失步的最大負載力矩。當電機運行頻率點在速度-力矩曲線的連續運行區域內時， 如何縮短電機啟動或停止時的加速或減速時間， 使電機更長時間地運行在最佳速度狀態， 從而提高電機的有效運行時間是非常關鍵的。如下圖所示， 步進電機的動態力矩特性曲線， 低速運行時曲線為水平直線狀態； 高速運行時， 由于受到電感的影響， 曲線發生了指數下降。A. 低轉速狀態下的直線加速運行已知電機負載為TL， 假設想從F0 在最短時間 (t r)內加速到F1， 如何來計算最短時間 t r ?(1) 通常情況下 TJ = 70%Tm(2) tr = 1.8 * 10 -5 * J * q * (F1-F0)/(TJ -TL)(3) F (t) = (F1-F0) * t/tr + F0, 0<t<tr
B. 高轉速狀態下的指數加速運行TJ0 = 70%Tm0TJ1 = 70%Tm1TL = 60%Tm1
tr = F4 * In [(TJ 0-TL)/(TJ 1-TL)]
F (t) = F2 * [1 – e^(-t/F4)] + F0, 0<t<trF2 = (TL-TJ 0) * (F1-F0)/TJ 1-TJ 0)F4 = 1.8 * 10-5 * J * q * F2/(TJ 0-TL)
J 表示電機轉子加負載時的轉動慣量。q 表示每一步的轉動角度， 在整部驅動時就是指電機的步距角。在減速運行時， 只需將上述的加速脈沖頻率反轉過來計算就可以了。一般來講， 步進電機在空載運行情況下， 當電機的運行頻率接近或等于電機轉子的固有頻率時會發生共振，嚴重的會發生失步現象。A. 避開振動區：使電機的工作頻率不落在振動范圍內B. 采用細分的驅動模式：使用微步驅動模式， 將原來的一步細分為多步運行， 提高電機的每步分辨率， 從而降低振動。這可以通過調整電機的相電流比來實現的。微步并不會增加步距角精確度， 卻能使電機運行更加平穩， 噪音更小。一般電機在半步運行時， 力矩會比整步時小15%， 而采用正弦波電流控制時， 力矩將減小30%。
1 | 產業機器專用系列 |
|
2 |
機座號 | 電機外形尺寸 ( 機座尺寸為英制尺寸的 10 倍 )(6:14mm; 8:20 mm; 11:28mm; 14:35mm; 17:42mm; 23:56mm; 24:60mm;34:86mm; 42:110mm) |
3 | 步距角代號 | HY, HS, HD: 步距角 1.8° |
4 | 鐵芯長度代號 |
|
5 | 引線數量 | 0: 表示插座式電機4: 引出線 4 根8: 引出線 8 根 |
6 | 性能代號 | 表示電機的電流，力矩等性能參數 |
7 |
機械代號 | 表示電機的出軸、引線、螺釘、剎車器及編碼器等機械參數-E1000D 編碼器型、 -PGXX 減速機型、 -BR01 永磁式制動器型 |
規格 | 電機部分 |
步距角精度 | ±5% ( 測試條件：恒流驅動器 /24V/ 兩相通電 / 額定電流 / 整步速度：1rps) |
絕緣等級 | B 級 (130°C) |
使用環境（運行時） | 環境溫度 | -20 ～ +50°C ( 無結冰 ) |
環境濕度 | 85% 以下 ( 無結露 ) |
介質環境 | 無腐蝕性氣體及塵埃。不直接接觸水、 油等（標準型保護等級 IP65 規格：無腐蝕性氣體。不直接接觸油。） |
溫度上升 | 溫升小于 80°C ( 溫升是指在一定環境溫度條件下， 線圈溫度增加的最大值。繞組溫度的測試采用電阻法。在恒壓驅動模式下，驅動電壓為額定電壓， 兩相通電， 轉速為 0pps。在恒流驅動模式下， 驅動電流為額定電流， 兩相通電， 轉速為空載起動頻率。散熱板：鋁板 160×160×t1.6(mm)) |
徑向跳動 | 0.050T.I.R.(mm) |
徑向竄動 | 0.02mm Max.(500gf) |
軸向竄動 | 0.08mm Max.(500gf) |
安裝法蘭相對于轉軸的同軸度 | 0.075T.I.R.(mm) |
安裝面相對于轉軸的垂直度 | 0.100T.I.R.(mm) |
機座型號 | 允許徑向負載(距軸端的距離 L) | 允許軸向負載 |
0mm | 5mm | 10mm | 15mm | 20mm |
6HY | 12 | 15 | 20 | --- | --- | 電機本身重量以下 |
8HY | 12 | 15 | 20 | --- | --- |
|
11HS | 20 | 25 | 34 | 52 | --- |
|
14HS | 20 | 25 | 34 | 52 | --- |
|
17HD | 20 | 25 | 34 | 52 | --- |
|
23HS | 50 | 60 | 75 | 100 | 150 |
|
24HS | 61 | 73 | 90 | 110 | 160 |
|
34HD | 260 | 290 | 340 | 390 | 480 |
|
42HS | 390 | 435 | 510 | 585 | 720 |
|
